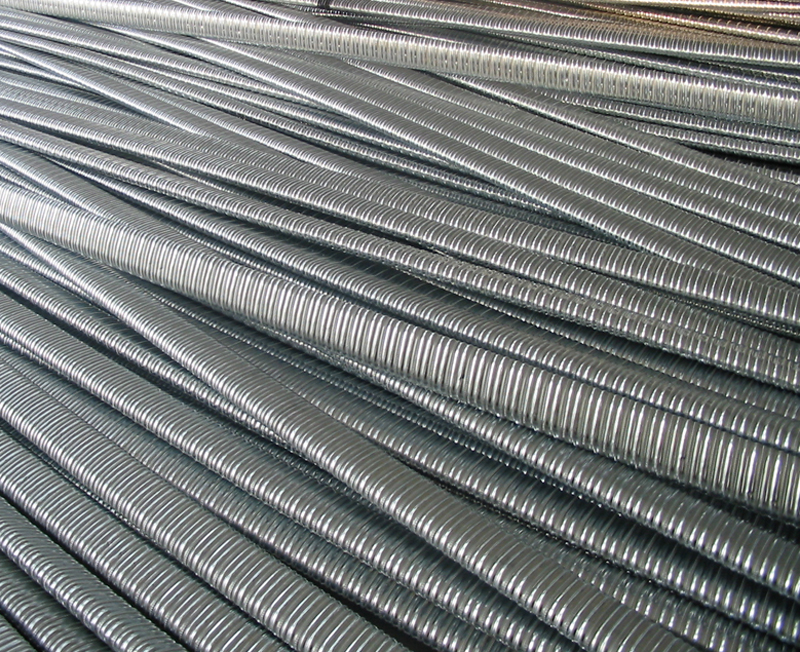

本厂于1988年与交通部联合研制开发金属波纹管，该产品吸收了国外同行产品的优点，达到国家行业工业标准（JG/T3013-94），广泛用于公路、桥梁、铁路、及大跨度预应力混凝土建筑行业中，产品质量优异，性能安全可靠。

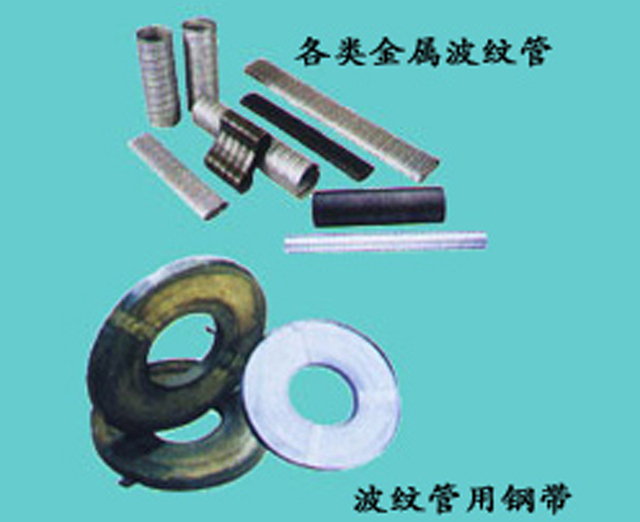

金属波纹管材质：K215-A（GB4175.）、铠装镀锌钢带(GB4175.2)、Q195
金属波纹管外观：波纹管外观清洁，无孔洞，咬口无开裂，无脱扣
技术参数
圆型金属波纹管规格：
| 内径 | 外径 | 内径 | 外径 | 内径 | 外径 | 内径 | 外径 |
| Φ35 | Φ42 | Φ40 | Φ47 | Φ45 | Φ52 | Φ50 | Φ57 |
| Φ55 | Φ62 | Φ60 | Φ67 | Φ65 | Φ72 | Φ70 | Φ77 |
| Φ75 | Φ82 | Φ80 | Φ87 | Φ85 | Φ92 | Φ90 | Φ97 |
| Φ95 | Φ102 | Φ100 | Φ107 | Φ105 | Φ112 | Φ110 | Φ117 |
| Φ115 | Φ122 | Φ120 | Φ127 | Φ125 | Φ132 | Φ130 | Φ137 |
| Φ135 | Φ142 | Φ140 | Φ147 | Φ145 | Φ152 | Φ150 | Φ157 |
扁型金属波纹管内截面尺寸（可按用户要求制定）
 |
a | 19 | 22 | ||||
| b | 60 | 70 | 90 | 65 | 74 | 90 | |
圆型金属波纹管力学性能(JG/T3013-94)
| 项 目 | 质量标准 |
| 抗集中荷载N（KgF） | 890(100)变形量不大于0.2D |
| 抗均匀布荷载N（KgF） | P＝πD＠变形量不大于0.1D |
| 垂直泄漏 | 用以上试验过的管灌水泥浆不漏浆 |
| 轴向拉伸N（KgF） | 2450（250）波纹管不损坏 |
| 抗弯曲试验 | R＝30D时不漏浆 |
扁型金属波纹管力学性能(JG/T3013-94)
| 项 目 | 质量标准 |
| 抗集中荷载N（KgF） | 490(50)变形量不大于0.2D |
| 抗均匀布荷载N（KgF） | P＝2（a＋b）变形量不大于0.2D |
| 垂直泄漏 | 用以上试验过的管灌水泥浆不漏浆 |
| 轴向拉伸N（KgF） | 980（100）波纹管不损坏 |
